Arduino akses sensor LDR

Pengertian

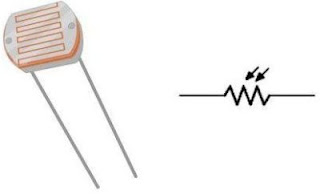

Sensor LDR (Light Dependent Resistor) merupakan salah satu komponen elektronika yang masuk ke dalam keluarga jenis resistor yang dimana nilai resistansinya dipengaruhi oleh intensitas cahaya. Pada saat kondisi terang akan berefek pada nilai resistansi LDR yang cenderung menurun sedangkan pada saat kondisi gelap nilai resistansinya pada LDR akan cenderung menjadi tinggi. Sehingga pada saat itu juga, kondisi terang akan beakibat nilai output (tegangan analog) yang dihasilkan akan mengecil sedangkan pada saat kondisi gelap tegangan analog yang dihasilkan akan semakin membesar. Pada umumnya, nilai resistansi LDR mencapai nilai 200 kΩ pada kondisi gelap sedangkan pada saat kondisi terang naik menjadi 500 kΩ.

Aplikasi LDR (Light Dependent Resistor) :

• Sensor pada rangkaian sensor cahaya
• Sensor pada lampu otomatis
• Sensor pada alarm brankas
• Sensor pada tracker cahaya matahari
• Sensor pada kontrol arah solar cell
• Sensor pada robot line follower

Tutorial Pertama

Bahan yang perlu dipersiapkan :

• Arduino Uno
• Komputer + Software IDE Arduino
• LDR
• Resistor 330Ω
• Breadboard
• Kabel Jumper
• Senter (Sumber Cahaya)




  Untuk konsep pengaksesan hampir sama dengan konsep voltage divider pada tutorial sebelumnya. Ada 2 kondisi yang akan diuji cobakan, nilai yang terbaca di arduino (pada serial monitor) saat disinari cahaya dari senter dan tanpa disinari cahaya.
  Kode pemrogramannya
  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

  /* --- www.ngarep.net --- */ // Membaca dalam nilai analog dari pengaturan pembagi tegangan // Dengan Dependent Resistor Cahaya (LDR) sebagai resistor atas, // Dan hasil pembacaannya akan ditampilkan pada serial monitor const int pin_ldr = A0; void setup () { Serial.begin (9600); //inisialisasi port serial } void loop () { int nilai = analogRead (pin_ldr); //Membaca nilai analog dari pin A0 // Mengkonversi nilai analog tegangan menggunakan ADC // ADC memiliki resolusi 10bit, sehingga dapat mewakili 2 ^ 10 = 1024 float tegangan_hasil = 5.0 * nilai / 1024; // Catatan: Ini adalah konversi D-to-A // Mencetak hasil pada monitor serial Serial.print ("Vout ="); Serial.print (tegangan_hasil); Serial.println ("V"); delay (2000); //jeda selama dua detik }

  Kondisi pada saat tersinari cahaya senter maupun tidak, akan terbaca dan tertampil nilainya pada serial monitor.
